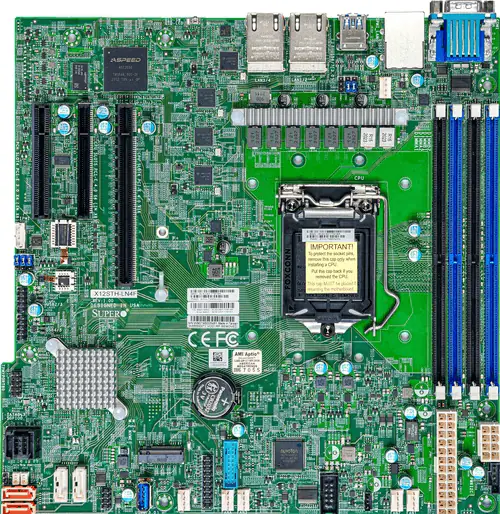

Серверная материнская плата SuperMicro X12STH-LN4F-B

Основой для создания надёжной и производительной вычислительной системы в компактном форм-факторе служит материнская плата SuperMicro X12STH-LN4F-B, построенная на стандарте microATX и чипсете Intel C256. Данное решение предназначено для установки одного процессора в исполнении LGA 1200. Поддерживаются модели Intel Xeon E-2300, а также процессоры Intel Pentium десятого поколения. Показатель максимального тепловыделения центрального процессора не превышает девяносто пять ватт, что позволяет использовать эффективные системы охлаждения, ориентированные на серверные стойки, при этом процессор может располагать до восьми ядер для выполнения ресурсоёмких задач.
Для обеспечения высокой пропускной способности памяти плата предлагает четыре слота под модули стандарта DDR4. Поддерживаются планки типа UDIMM и UDIMM с коррекцией ошибок ECC. Частотный диапазон работы памяти охватывает значения две тысячи шестьсот шестьдесят шесть, две тысячи девятьсот тридцать три и три тысячи двести мегагерц. Совокупный максимальный объём оперативной памяти, который можно установить на данной платформе, составляет сто двадцать восемь гигабайт.
Подсистема хранения данных реализована через современные дисковые контроллеры. В вашем распоряжении четыре порта SATA третьего поколения с пропускной способностью шесть гигабит в секунду. Для подключения более скоростных накопителей предусмотрен разъём Mini-SAS HD с маркировкой SFF-8643. Функция объединения дисков в массивы поддерживает уровни RAID ноль, один, пять и десять, что обеспечивает как прирост производительности, так и избыточность данных. Отдельно стоит отметить присутствие разъёма M.
Стандарт интерфейса для этого разъёма — PCI Express, а поддерживаемый физический размер достигает двадцати двух тысяч ста десяти миллиметров (22110), что позволяет устанавливать современные твердотельные накопители большой ёмкости. Для установки карт расширения предусмотрено три слоя: один полноценный слот PCI Express четвёртого поколения формата x16 и два многофункциональных слота PCI Express x8.
Базовая функциональность видеосистемы реализована через встроенный видеоадаптер. Для организации сети плата оснащена четырьмя портами Gigabit Ethernet с пропускной способностью один гигабит в секунду, что гарантирует устойчивое сетевое взаимодействие.
Набор разъёмов на задней панели включает два порта USB второй версии, два порта USB поколения 3. второго поколения, порт VGA для подключения монитора, пять портов RJ-45 для проводных сетей, а также один последовательный порт COM для управления специализированным оборудованием. Питание осуществляется через основной разъём на двадцать четыре контакта, а на стабильную работу процессора направлен восьмиконтактный разъём питания. Особого внимания заслуживает наличие пятого порта RJ-45, который используется для организации удалённого управления сервером, что крайне важно для эксплуатации в условиях без постоянного присутствия администратора у стойки.
